主板上100%有标识,HDD LED接硬盘灯,PW LED接电源灯,PW SW接开关,BEEP接蜂鸣器,这4个是99%台式主板都有的.江淮康铃电脑主板示意图？
被你打败了.因为不同的主板的那个插口也是不同的.你到主板上找找一个9PIN的插针..主板上都有指示的..不懂的话,可以去看看你的主板说明书了..一般的话是RWR-LED. PW-ON. HDD-LED. REST..就是在这些字样的位置旁边会有一条白色的印刷条来说明这些东西的..然后你找到你的机箱那里的线..上面也会有对应的字的..比如RWR-LED. PW-ON. HDD-LED. REST..等..只要接上去就可以了.还有就是USB的话..那里是有4根线的..他们的排列方式是红白绿黑.这样的方式接好就可以了.接了这个的话..你的主板的其它的接口应该就没有问题了.然后就是对应的电源接口了..那个是防呆的..不是对应的话,接不上去的.硬盘也是一样..好了.打字挺苦的..下面分享相关内容的知识扩展：
如图是一块电脑主板的示意图，每一转角处都是直角．数据如图（单位：mm），则该主板的周长是______
如图是一块电脑主板的示意图，每一转角处都是直角．数据如图（单位：mm），则该主板的周长是______．
由图形可得出：
该主板的周长是：24+24+16+16+4×4=96（mm）．
故答案为：96mm．
电脑主板图解（了解主板的组成和功能）
电脑主板是电脑硬件中最重要的一部分，它连接了所有的硬件设备，包括CPU、内存、硬盘、显卡等。在电脑的使用过程中，主板的作用非常重要。电脑主板的组成和功能是什么呢？
主板的组成
电脑主板通常由以下几个部分组成：
1.CPU插槽：用于安装CPU，是主板上最重要的部分之一。
2.内存插槽：用于安装内存条，内存条是电脑中的一个重要组成部分。
3.扩展插槽：用于安装其他硬件设备，如显卡、声卡、网卡等。
4.芯片组：主板上的芯片组包括北桥和南桥，它们控制着主板上的所有硬件设备。
5.BIOS芯片：BIOS芯片是主板上的一个重要部分，它存储了电脑的启动程序和设置信息。
6.电源插口：用于连接电源，为主板和其他硬件设备提供电力。
主板的功能
主板的功能非常多，下面是主要的几个功能：
1.连接硬件设备：主板连接了所有的硬件设备，包括CPU、内存、硬盘、显卡等。
2.控制硬件设备：主板的芯片组控制着所有硬件设备的运行和交互。
3.存储数据：主板上的BIOS芯片存储了电脑的启动程序和设置信息。
4.连接网络：主板上的网卡插槽可以连接网络，使电脑可以访问互联网。
5.提供电力：主板上的电源插口为主板和其他硬件设备提供电力。
电脑主板的操作步骤
1.选择合适的主板：在购买电脑主板时，要选择适合自己的主板。需要注意的是，主板的型号和CPU的型号要匹配。
2.安装CPU：将CPU插入主板的CPU插槽中，注意方向和位置。
3.安装内存条：将内存条插入主板的内存插槽中，注意方向和位置。
4.安装其他硬件设备：将其他硬件设备插入主板的扩展插槽中，注意方向和位置。
5.连接电源：将电源连接到主板的电源插口上。
6.连接显示器、键盘、鼠标等设备：将显示器、键盘、鼠标等设备连接到主板上。
7.安装操作系统：安装操作系统后，电脑就可以正常使用了。
怎么样识别电脑主板上的插孔针脚？
主板大多采用的2排13针的插针方式：

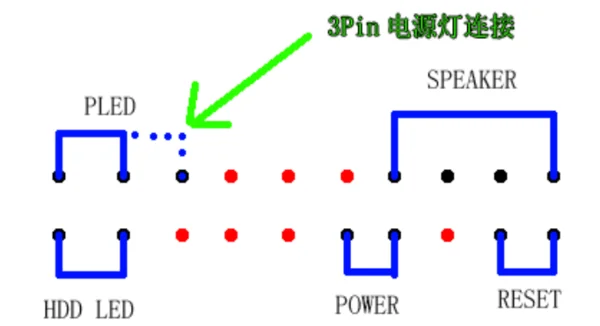

接线的示意图如下：
1、这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。
2、SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候，首先确定SPeaker的位置。
3、然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；
4、Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的。
5、旁边的Reset也可以按照同样的
方法试验。剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。
